DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，GB/T19826-2005《電力工程直流電源設備通用技術條件和安全要求》第5.2條中及6.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、充電機效率、蓄電池容量等技術指標及試驗方法有明確的規定及技術要求。試驗內容主要是通過調壓裝置（如變壓器）將充電機交流輸入電壓在額定電壓±10%內變化，通過負載調整裝置（如放電電阻），使充電機的直流輸出電壓及輸出電流在規定范圍內變化（電壓調整范圍為額定值的90%～115%，電流調整范圍為額定值的0～100%），在調整范圍內測量電壓、電流及紋波值，通過計算，得到充電機的穩壓精度、穩流精度及紋波系數、充電機效率、蓄電池容量等。

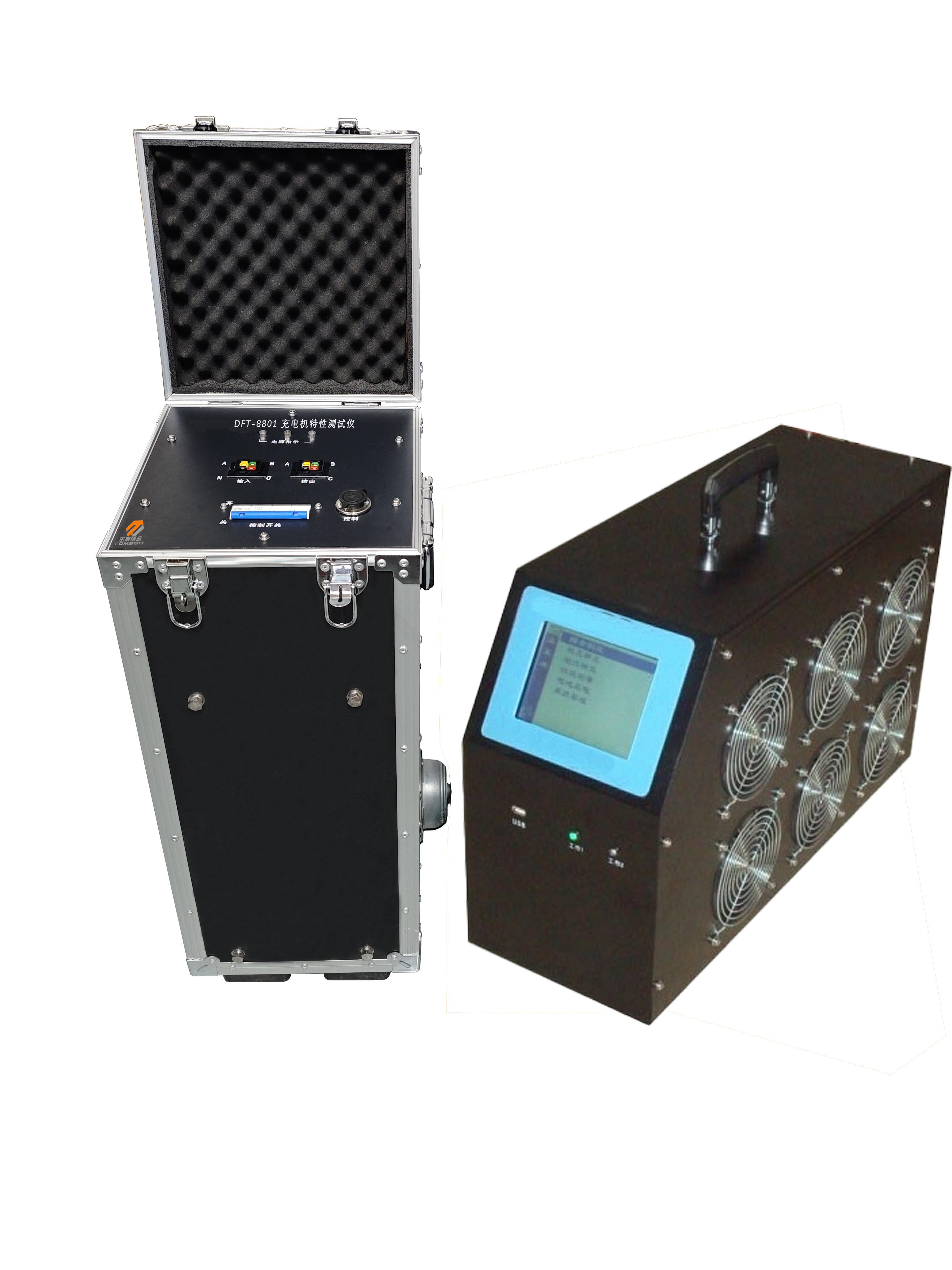

直流電源綜合測試儀是根據國家關于直流電源運行和維護規程的相關要求而派生的一個產品，主要包含穩壓精度測量、穩流精度測量、紋波系數測量和電池放電等功能，同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。
該裝置的檢測方法嚴格按DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定執行，實現對直流電源的充電機的各項技術指標進行檢測。主要功能有：
綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
穩壓精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩壓精度。
按照DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定，充電浮充電裝置在浮充電(穩壓)狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電流在其額定值的0－100％范圍內變化，輸出電壓在其浮充電壓調節范圍的任一數值上保持穩定，其穩壓精度應符合表一內規定
三相調壓裝置與放電測量負載分開。
三相調壓裝置功率：15KVA，額定電流：50A
環境溫度： -20℃+55℃
放電測量負載：
工作電源： AC220V±15％ 頻率 50HZ
額定放電電流：≤50A（電流可定做）
直流電壓Vdc：0～280V ±0.5％
紋波電壓Vpp：0～10V ±0.5％
直流電流測量：0～50A ±1％
放電電流：0～50A
內存容量： 128M位FLASH
顯示屏： 320×240 彩色圖形LCD + 觸摸屏
通訊接口：USB
外形尺寸及重量：主裝置體積：500×360×420(mm) 主裝置重量：15Kg
調壓裝置體積：260×350×600(mm) 調壓裝置重量：18Kg
適用電壓等級：110V和220V（48V系統，電流200A，訂貨注明）
